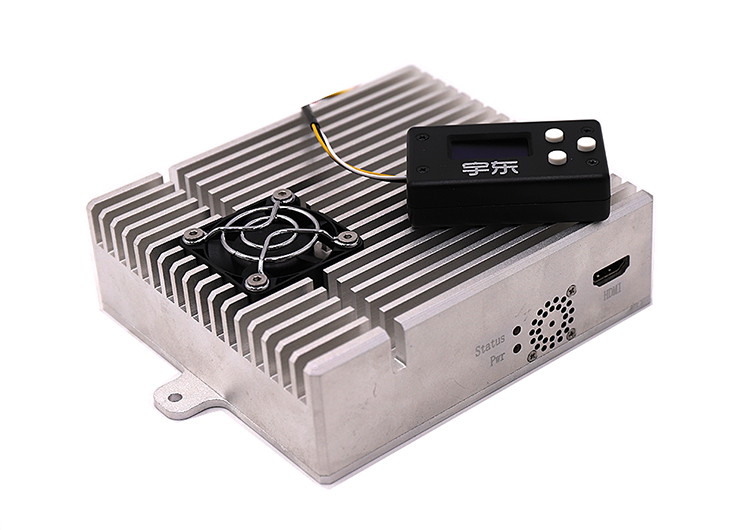

海鳥3號無線圖傳
海鳥3號無線圖傳高清微型無線視頻傳輸系統，采用Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用調制技術，具有傳輸頻帶窄、很強的抗多徑干擾能力和抗多徑衰落能力，能夠實現非視距（NLOS），高速運動情況下實時傳輸高質量圖像。
海鳥3號無線圖傳高清微型無線視頻傳輸系統，采用Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用調制技術，具有傳輸頻帶窄、很強的抗多徑干擾能力和抗多徑衰落能力，能夠實現非視距（NLOS），高速運動情況下實時傳輸高質量圖像。
系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080（向下兼容720P及標清）。

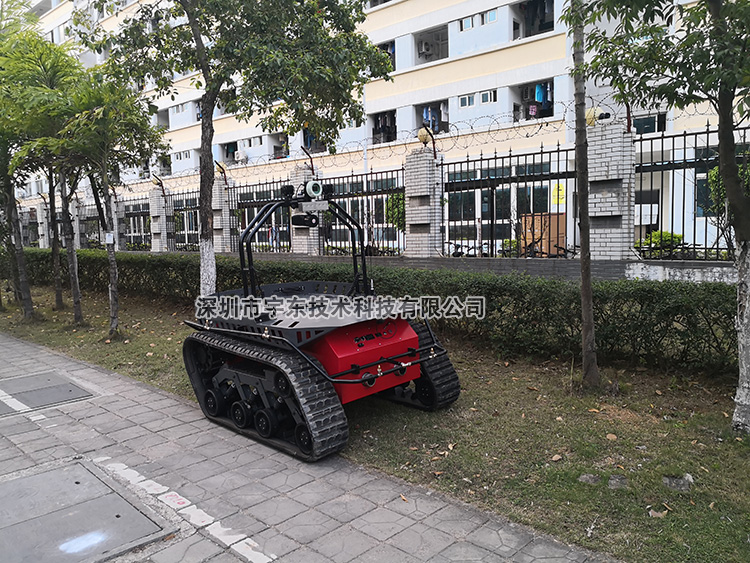

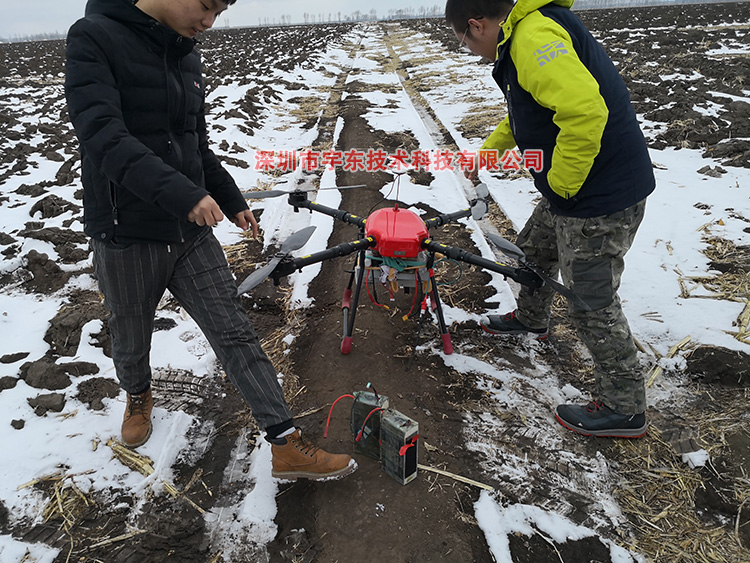

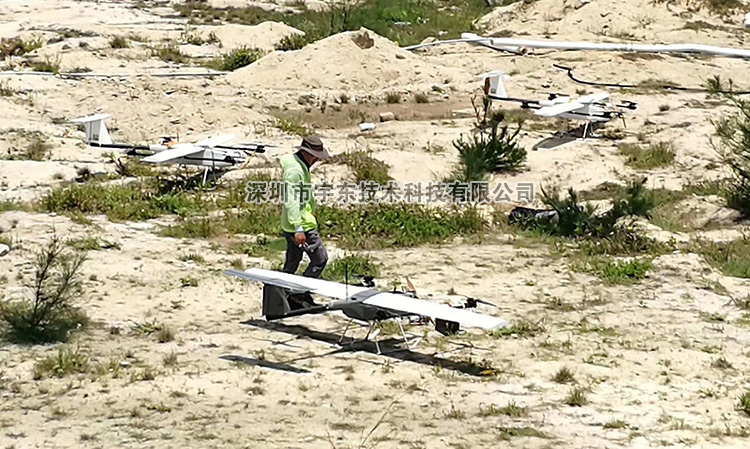

廣泛應用于軍事偵察、邊防巡邏、公安技偵、航拍、空中測繪、電力巡查、鐵路搶險、海事執法、城管執法、新聞密訪、衛生防疫等或突發事件應急指揮、無人車、無人船、特種機器人等領域。

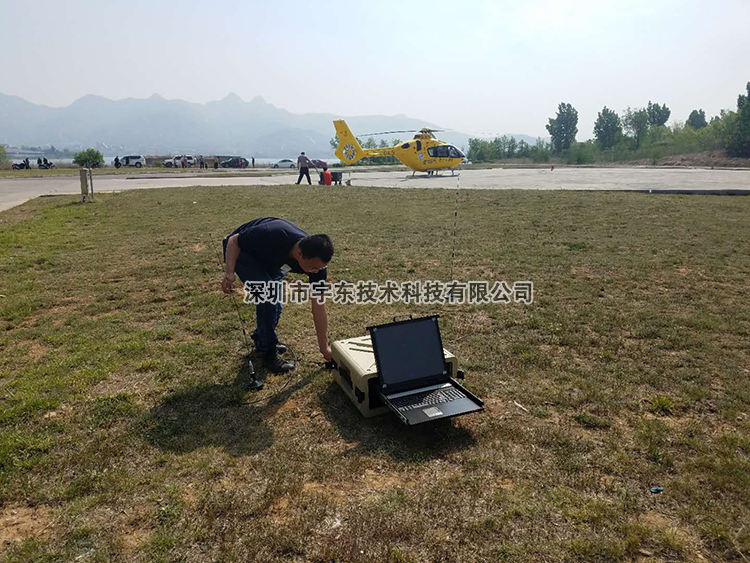

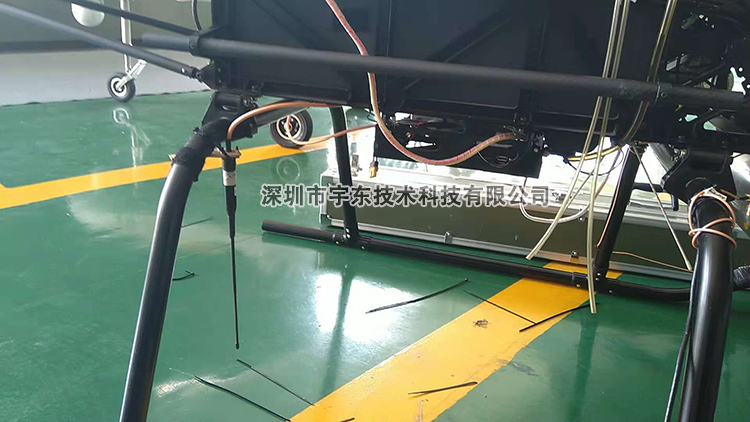

適用于事發現場～監控車等場所。設備體積小可偽裝做密訪取證、空中作業圖傳、無人機無線圖像傳輸。
|
工作頻率 |
300MHz～2400MHz ，頻率訂制 |
|
射頻功率 |
≤33dBm，1dB步進 |
|
信道帶寬 |
2-8MHz，1MHz步進 |
|
調制星座 |
QPSK,QAM16,QAM64 可調 |
|
FEC |
1/2，2/3，3/4，5/6，7/8 |
|
保護間隔 |
1/32，1/16，1/8，1/4 |
|
碼流 |
2Mbps～12Mbps |
|
時延 |
≤200ms |
|
音視頻壓縮格式 |
H.264 |
|
傳輸距離 |
空對地≥70公里 |
|
音視頻接口 |
Mini HDMI，CVBS |
|
數據接口 |
下行透明傳輸，波特率：115200bps |
|
圖像清晰度 |
HD1080P/I、720P及標清 |
|
圖像幀率 |
24、50、60幀/秒，兼容其它幀率 |
|
電 源 |
DC12V |
|
功耗 |
Max 14W |
|
尺寸規格 |
L130*W118*H40mm |
|
重 量 |
500g |

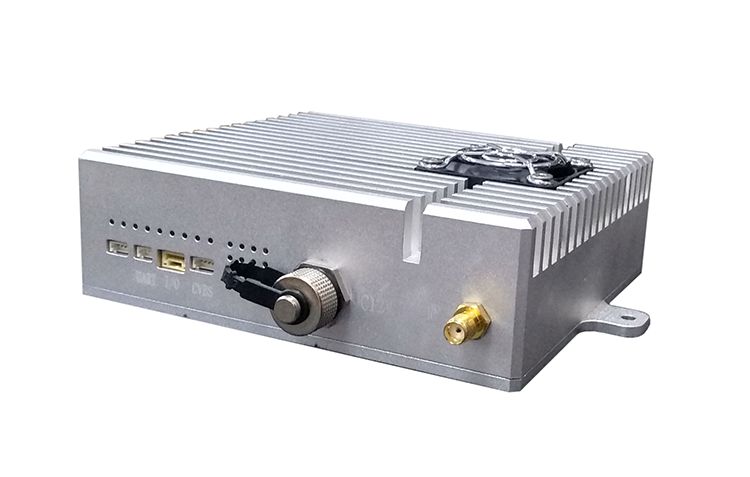

發射機接口：
l 電源開關：控制電源通斷
l 電源接口：DC12V電源。
l 天線接口：射頻天線接口（先接天線，再開電源，否則會燒壞功放）
l HDMI接口：連接外部航拍云臺攝像機、Gopro等。
l 工作指示：加載視頻正常后燈亮，且不間斷閃爍。
l 透明串口：可接下行數據
優點：
? 機體積小，重量輕
? 低延時≤200ms
? 有很強的抗干擾能力和非視距繞射能力
? 畫質清晰達高清1080p效果
? 分集雙天線接收，使實時圖像更為清晰流暢
